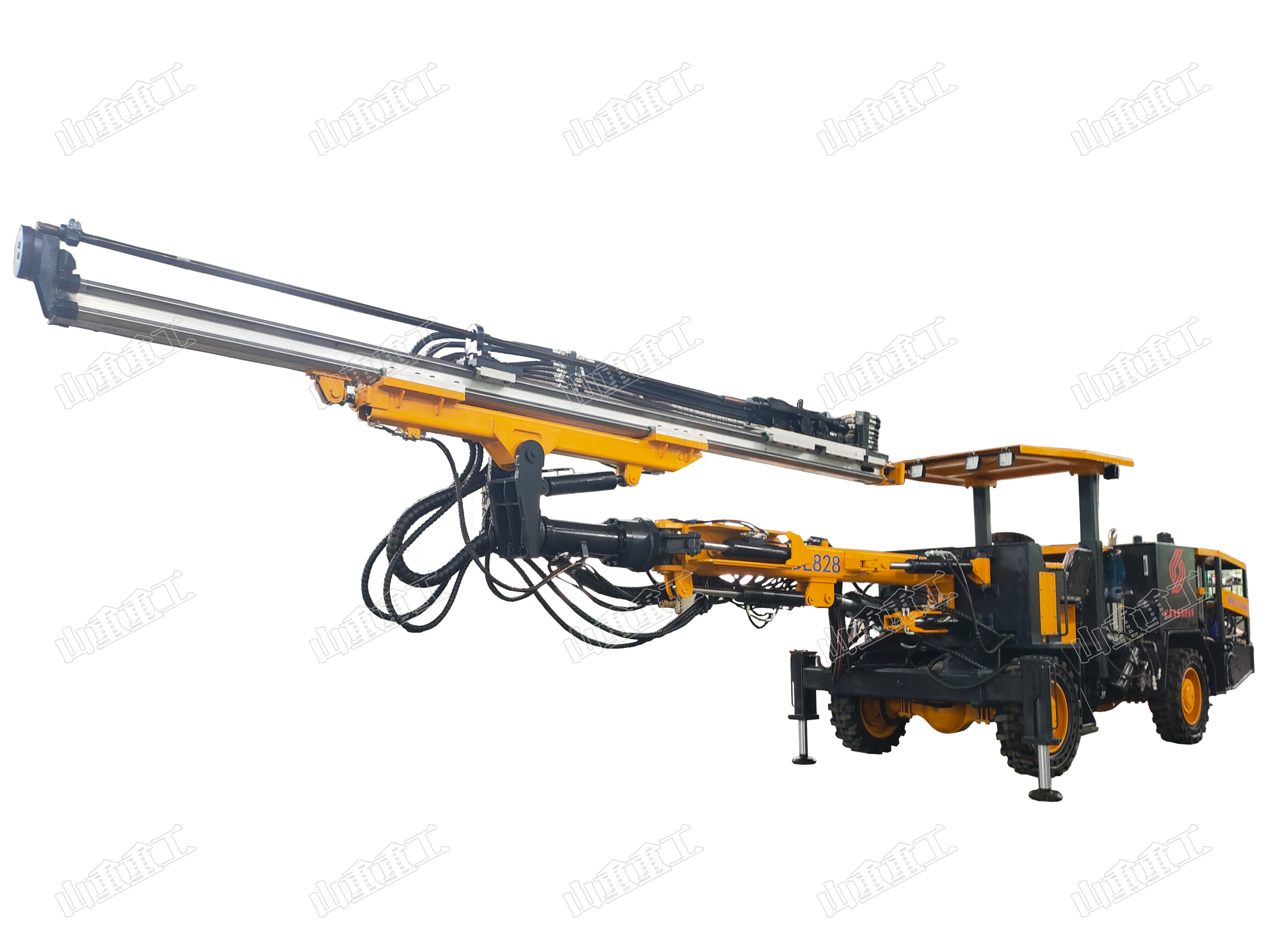

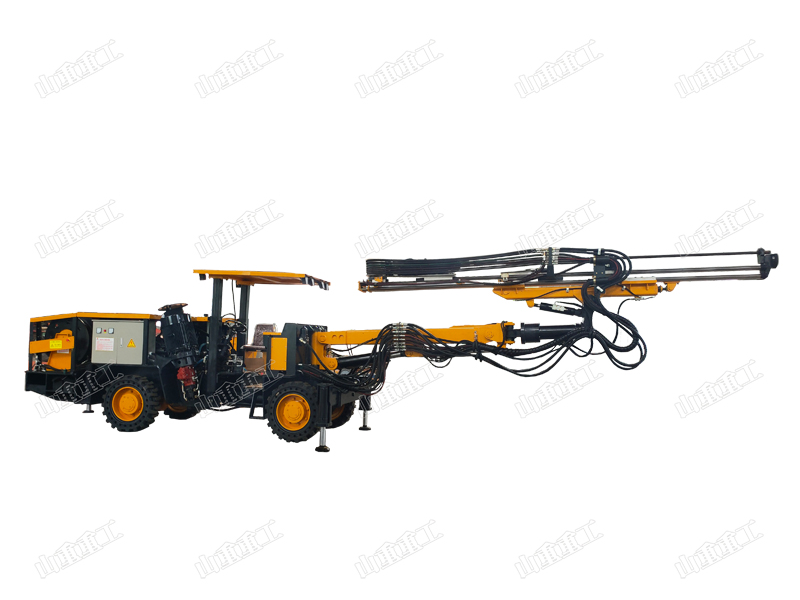

DL828 是一種緊湊靈活用于巷道 2.2 米以上的金屬礦山、水電地下巷道、涵洞等領域的掘進鉆爆破孔工作。堅固的萬向鉆臂具有最佳斷面覆蓋形狀，推進梁 360 度翻轉和自動平行便于快速方便的掘進鉆孔， 鉆臂同時還可用于側向開門作業；
鉆車的布置注重改善司機視野和駕駛平衡性，強勁的四輪驅動和絞接式底盤，保證了鉆車在狹窄的巷道里快速安全行駛，
高效的鉆孔系統保證調整鉆進，降低釬具消耗并提高設備的完好率， 良好的作業環境和附加各種自動功能有助于司機集中從事安全、快速 和精準的鉆進；各個維修保養部位均受到良好的保護同時又方便維修。
主要技術參數
|
一 |
基本參數 |
||
|
1 |
最大覆蓋面積（㎡） |
24 |
|
|
2 |
作業范圍（寬×高，mm） |
5025×5000 |
|
|
3 |
轉彎半徑（mm） |
2440/4454(1300 前橋) |
|
|
4 |
行走速度（km/h） |
15-20 |
|
|
5 |
爬坡能力（°） |
18 |
|
|
6 |
外形尺寸(mm) |
10700×1700×2400（2000） |
|
|
7 |
設備重量(kg) |
8000 |
|
|
二 |
系統參數 |
||
|
1 |
鑿巖機 |
品牌/型號 |
DL1238 |
|
沖擊功率(kW) |
18.8 |
||
|
2 |
發動機 |
品牌 |
云內 |
|
功率(kW) |
58 |
||
|
|
|||
|
3 |
鉆臂 |
||
|
推進器補償行程（mm） |
1750 |
||
|
全程平行保持 |
有 |
||
|
4 |
推進梁 |
推進梁總長（mm） |
4740/5400（標配） |
|
鉆桿長度（mm） |
3090/3700（標配） |
||
|
一次推進鉆孔深度（mm） |
2830/3440（標配） |
||
|
5 |
氣系統 |
排量（L/min） |
320/700 |
|
壓力（MPa） |
0.8 |
||
|
6 |
水系統 |
流量（L/min） |
83（1.2MPa） |
|
沖洗水壓（MPa） |
1.2 |
||
|
7 |
電氣系統 |
總輸入功率（kW） |
50.5 |
|
電機功率（kW）×數量 |
51×1 |
||
|
電壓（V）/頻率（Hz） |
380/50 |
||
|
電纜長度（m） |
50 |

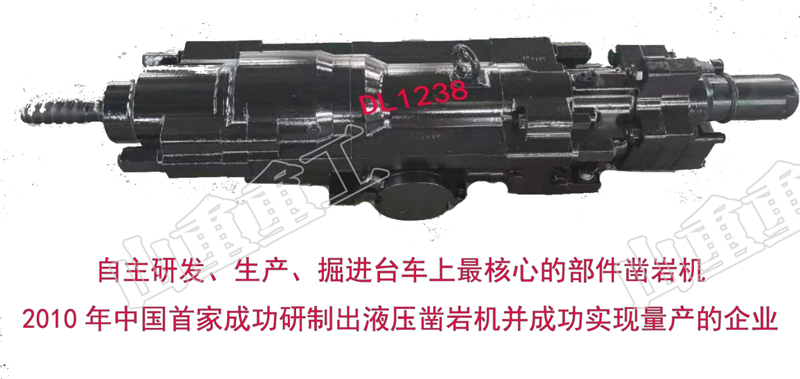

鑿巖機，具有超強抗傾彎能力、高鉆進速度和低鉆具損耗等特點，有效提高隧道打邊孔的適應性：
輕鋁合金梁，高效抗彎、抗扭及抗疲勞性能，使用壽命長。獨特的單層布置軟管卷盤，配合可靠的管夾結構，軟管張緊性能好，有效提升軟管壽命，降低維保強度；
全方位平行保持可伸縮鉆臂，定位迅速準確；方形結構形式，強度高、吸震性能好；
采用三泵系統，分工明確、抗干擾能力強，輸出流量穩定；鑿巖作業采用液壓直接控制，管路精簡，易維保；鉆進系統具有防卡軒、防空打及自動回退功能，有效提升鉆進效率，降低鉆具損耗；
選用國際知名品牌電氣元件，可靠性高，使用壽命長；設有接地故障保護、相序保護、電機過載保護和發動機故障報警等保護報警功能；
采用歐III排放發動機、進口DANA箱橋，車輛爬坡能力強勁，制動系統采用彈簧制動，液壓釋放形式，安全可靠；
駕駛室頂棚符合FOPS認證標準，可升降設計，適應不同尺寸巷道行駛、作業需求；
感溫電纜，反應靈敏，可在火災意外發生時快速自動滅火，泡沫藥劑，對設備影響小。
|
參數名稱 |
單位 |
參數 |
|
|
基本參數 |
|||
|
最大覆蓋面積 |
m2 |
52 |
|
|
作業范圍 |
mm |
9052*6775 |
|
|
轉變半徑 |
mm |
3350/5700 |
|
|
行走速度 |
km/h |
15.8 |
|
|
爬坡能力 |
。 |
16 |
|
|
外形尺寸 |
mm |
13667*2440*2589 |
|
|
設備重量 |
kg |
21000 |
|
|
系統參數 |
|||
|
鑿巖機 |
型號 |
DL680 |
|
|
沖擊功率 |
KW |
22 |
|
|
發動機 |
品牌 |
濰柴 |
|
|
功率 |
92KW |
||
|
排發標準 |
國三 |
||
|
鉆臂 |
伸縮行程 |
mm |
1250 |
|
推進器補償行程 |
mm |
1250 |
|
|
全程平行保持 |
自動 |
||
|
推進梁 |
推進梁總長 |
mm |
5437/6047 |
|
鉆桿長度 |
mm |
3700/4310 |
|
|
一次推進鉆孔深度 |
mm |
3400/4000 |
|
|
氣系統 |
排量 |
L/min |
700 |
|
壓力 |
MPa |
1 |
|
|
水系統 |
流量 |
L/min |
100 |
|
沖洗水壓 |
MPa |
1.35 |
|
|
電氣系統 |
總輸入功率 |
KW |
125 |
|
電機功率x數量 |
KW |
55*2 |
|
|
電壓/頻率 |
V/H |
1000/50 |
|
|
電纜長度 |
m |
140 |
|

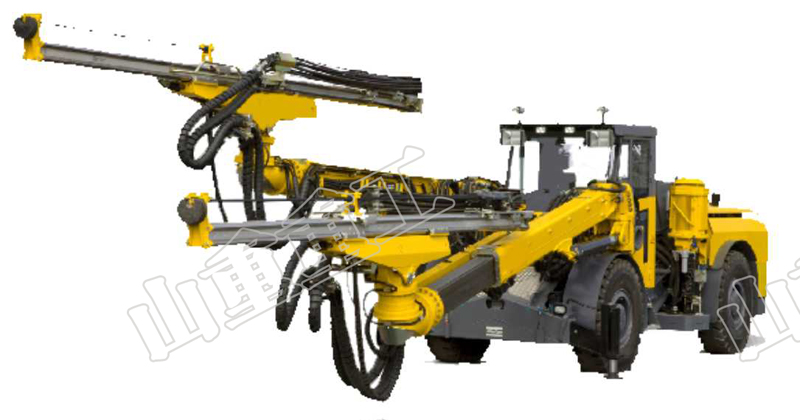

自動換桿系統可以容納27根鉆桿，最大鉆深可達42米。
推進梁前后液壓頂尖支撐，保證鉆孔過程的穩定性。帶有扶桿油缸，最大限度保持鉆孔直線度。
采用手推車式操作臺，視線良好，也可選配無線遙控器。
閉式液壓驅動鉸接式礦用底盤，適用于中小尺寸的巷道。
高頻沖擊鑿巖機采用梯級活塞優化了沖擊波傳遞效率，提高鉆進速度，降低針具消耗并提高設備的完好率。

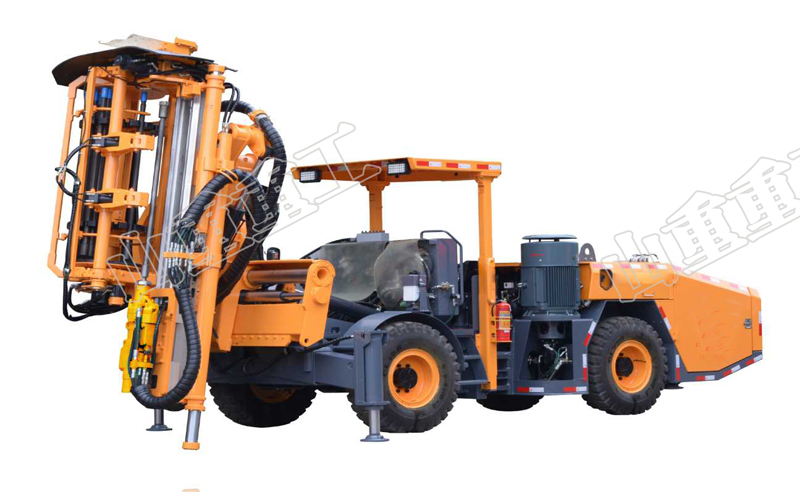

全液壓采礦鉆車適用巷道高度3.5m-5m，寬度3.5m-5m。可主要用于中深孔采礦鉆鑿爆破孔，也可用于錨索支護鉆孔。鉆臂支座360度翻轉，配合擺臂機構和平移導軌，可實現360度鉆孔和3米范圍平行鉆孔，能滿足各種采礦鉆孔要求。
|
外形尺寸與重量 |
風水路系統 |
||||
|
長度 |
9700mm |
空壓機 |
1×JN4 |
潤滑耗油量 |
180-250g/h |
|
寬度 |
2300mm |
排量 |
0.5m3/min |
||
|
高度 |
3300mm |
壓力 |
6-8bar |
水泵 |
1×CR10 |
|
重量 |
約16000kg |
釬尾潤滑裝置 |
電磁脈沖潤滑泵 |
功率 |
5.5kw |
|
行駛速度能力（水平） |
10km/h |
潤滑耗氣量 |
0.3m3/min |
水泵排量 |
8m3/h |
|
最大爬坡能力 |
25%（14°） |
底盤 |
|||
|
安全防護 |
柴油機 |
Cummins QSB3.9-C125/93KW/2200kpm |
轉向機構 |
±40°鉸接轉向 |
|
|
噪音水平 |
<100dB(A) |
尾氣凈化 |
尾氣催化器 |
行走制動 |
雙回路液壓制動器 |
|
可升降安全頂棚 |
FOPS&ROPS認證 |
傳動系統 |
四輪驅動閉式行走系統 |
駐車制動 |
減速器多盤濕式制動器 |
|
|
擺動角 |
后橋擺動±10° |
燃油箱 |
90L |
|
|
輪胎 |
12.00-20 |
|
|
||
|
鉆進系統 |
電動液壓泵站 |
||||
|
鑿巖機型號 |
DL1238 |
電動機 |
75KW三相電機 |
||
|
沖擊功率 |
24KW |
沖擊/推進/鉆臂 |
軸向變量柱塞泵 |
||
|
沖擊流量 |
138L/min |
回轉 |
齒輪泵 |
||
|
沖擊壓力 |
200bar |
過濾精度 |
10 |
||
|
最大回轉壓力 |
210bar |
液壓油箱 |
240 L |
||
|
頻率 |
48-57HZ |
液壓冷卻器 |
水冷卻器 |
||
|
扭矩 |
955Nm |
工作壓力 |
380v |
||
|
釬尾螺紋 |
T38.T45 |
|
頻率 |
50Hz |
|
|
孔徑 |
64-76 |
89-102 |
啟動方式 |
星-三角 |
|
|
鉆桿螺紋 |
T38.T45 |
T45 |
電纜卷盤 |
1×K440 |
|
|
鉆孔深度 |
42m |
42m |
卷盤容纜量 |
80m |
|
|
推進梁俯仰 |
前俯20°，后仰65° |
電纜規格 |
3×50+3G10 |
||
|
環形工作角度 |
360° |
|
|||
|
垂直孔范圍 |
左右各1500mm |
||||
